FIX16テレコン – 設置タイプ、固定型テレコン

FIX16テレコン - 設置タイプ、固定型テレコン

固定型テレコンは送信機に入力された接点信号(max16点)を無線伝送で受信装置に送り、 リレー接点信号を出力し、信号の伝送や、設備の遠隔操縦を目的とした無線信号伝送装置です。 安全を第一に考えた設計思想として非常停止動作は、非常停止信号を伝送したうえで送信電波を停止してリレー接点出力を停止する「停止」の二重化を施しています。

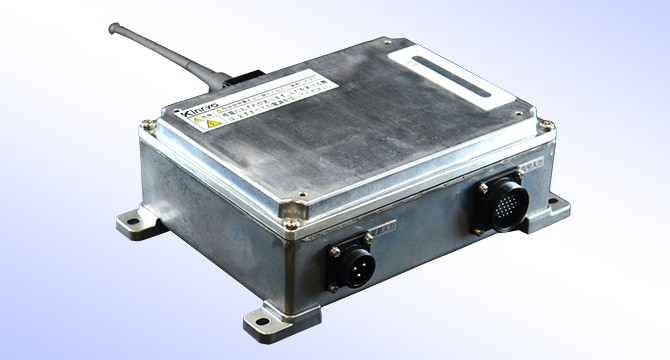

送信機は堅牢なアルミダイカスト製筐体を採用しており、A5サイズの小型で設置場所にも困りません。送信機への電源供給と信号入力には、コネクタ式ケーブルを標準添付しているので、面倒なつなぎ込み作業も不要です。



FIX16テレコンの特徴

FIX16

●無線フォーマット
実績のあるハイパーテレコンの無線フォーマットを使用、安全な接点型無線機です。

waterproof

●小型・防水性
送信機は屋外使用を考慮した小型、軽量、防塵・防水(IP65)構造です。

受信リレー

●16点接点接続
16点の接点情報を無線送信、受信信号をリレー接点にて出力します。

antenna-separation-FIX16

●アンテナ分離
メンテナンス性が良い場所に送信機を設置し、アンテナを電波環境のよい場所に置くことにより、メンテナンス性と、無線性能の両立も可能になります。



FIX16アンテナ分離のメリット

antenna-separation-FIX16-2

●アンテナ分離
当社で指定したアンテナとアンテナケーブルを使用する必要はありますが、送信機からアンテナを分離できるようになりました。

【メリット】
・送信機本体はメンテナンスしやすい場所に設置し、 送信アンテナは電波が送受信しやすい場所まで同軸ケーブルを延長して設置できます。
【注意点】
・当社が指定したアンテナを使用する必要があります。指定するアンテナ以外を使用した場合、電波法違反となります。


FIX16テレコンの無線化実績例

コイルリフター、搬送台車、窓拭き用ゴンドラ、トラバーサー、各種ケーブルレス化



FIX16テレコン 製品仕様

装置仕様(共通)
品 名 項 目 内 容
送信機
KC3181A
KC3182A
KC3182A1
KC3185AA
KC3185AB
KC3185AA1
KC3185AB1
信号入力仕様 無電圧接点入力 (供給電圧+24V ・駆動電流20mA)
電源 AC電源仕様:AC100V~AC240V、50Hz/60Hz、1φ
DC電源仕様(オプション仕様):DC24V
消費電流 AC電源仕様:20VA以下
DC電源仕様(オプション仕様):30W以下
保護等級 IP65(防塵・防水)
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約W150×H200×D70mm (突起部を除く)
質 量 約2.2kg

受信装置
KC2421C
KC2422A
KC2425AA/KC2425AB

信号出力仕様 16点操作信号:無電圧リレー接点出力 定格負荷容量AC250V 3A
主電源出力:無電圧リレー接点出力 定格負荷容量AC250V 5A
電源 AC電源仕様:AC100~240V, 50Hz/60Hz 1φ
DC電源仕様(オプション仕様):DC24V
消費電力 AC電源仕様:50VA以下
DC電源仕様(オプション仕様):40W以下
保護等級 IP40
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約 W 297×H 225×D 61mm (突起部含まず)
質 量 約3.0 kg
 無線仕様 (表は右側にスクロールします)
無線仕様
品名 KC8181A
(KC3181A
+KC2421C)
KC8182A
(KC3182A
+KC2422A)
KC8182A1
(KC3182A1
+KC2422A)
Aバンド:KC8185AA
(KC3185AA+KC2425AA)

Bバンド:KC8185AB
(KC3185AB+KC2425AB)
Aバンド:KC8185AA1
(KC3185AA1+KC2425AA)

Bバンド:KC8185AB1
(KC3185AB1+KC2425AB)
構造 アンテナ
分離
アンテナ
一体
アンテナ
分離
アンテナ一体 アンテナ分離
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線周波数 307.0000~310.9750MHz
160チャネル
429.2500~429.7375MHz
40チャネル

(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:10チャネル

(Bバンド)
1252.0375~1253.0000MHz
19チャネル
インターリーブ:10チャネル
【増波設定】
(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル

(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル

(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:10チャネル

(Bバンド)
1252.0375~1253.0000MHz
19チャネル
インターリーブ:10チャネル
【増波設定】
(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル

(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル
送信出力(MAX) 500μV/m以下 at 3m 10mW以下 10mW以下 1mW以下 10mW以下 1mW以下
通達距離 約50m 約150m 約150m 約80m 約150m 約80m
