テレコン製品紹介 │ 産業用無線機


ハンディRⅡテレコン(着脱式キースイッチ+大型非常スイッチ付き)│ ハンディタイプ

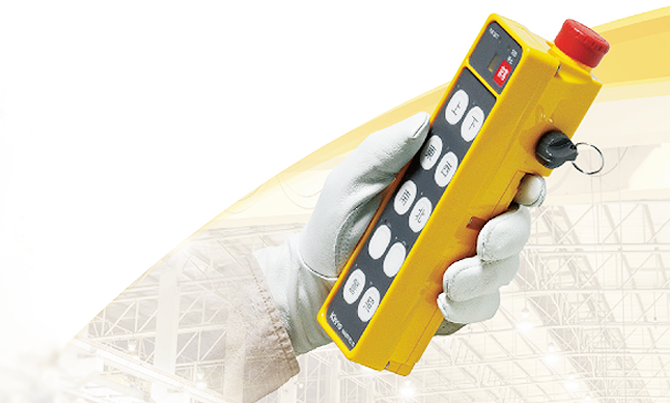

ハンディRⅡ_制御器

2005年にリリースし、14年以上に亘りご愛用いただいているハンディRⅡに新しいオプションを追加しました。 追加した機能は、緊急時に停止できるようにする、分離型の大型非常スイッチと、 電源の切り忘れを防止できキーの管理も可能な着脱式のキースイッチ。 さらに、装着したまま充電が可能なダストカバーを標準で添付します。 従来のハンディRⅡの高い信頼性、耐久性や、傾斜検出機能、カスタマイズ機能もそのまま引き継ぎ、更に高い安全性を実現しました。 受信装置は従来のハンディRⅡと通信が可能ですので、制御器のみの変更で使用可能です。



ハンディRⅡテレコンの特徴

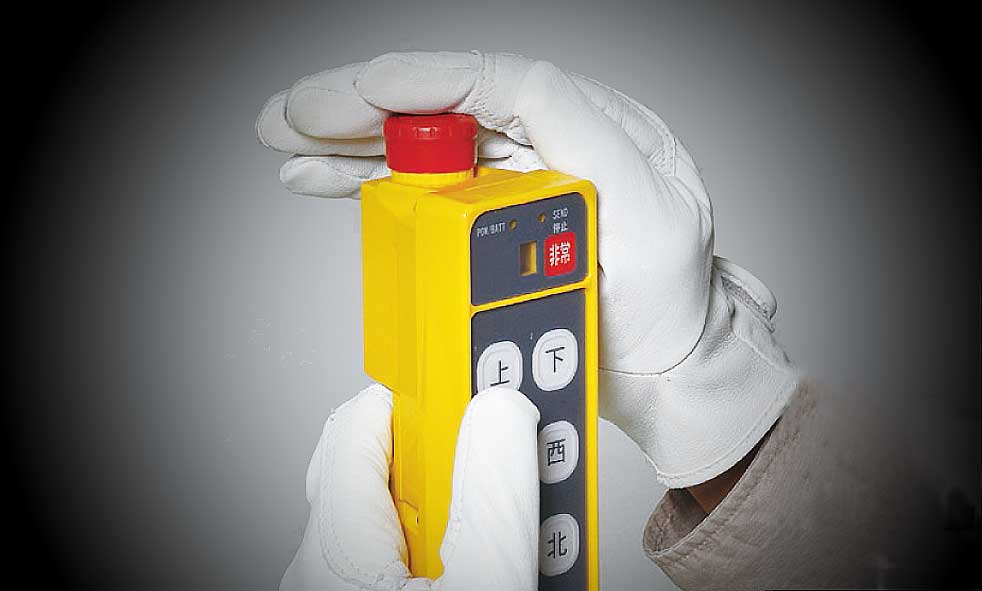

 押しやすさを追求した大型非常スイッチ

● 押しやすさを追求した大型非常スイッチ
緊急時に素早く対象設備を停止することができます。

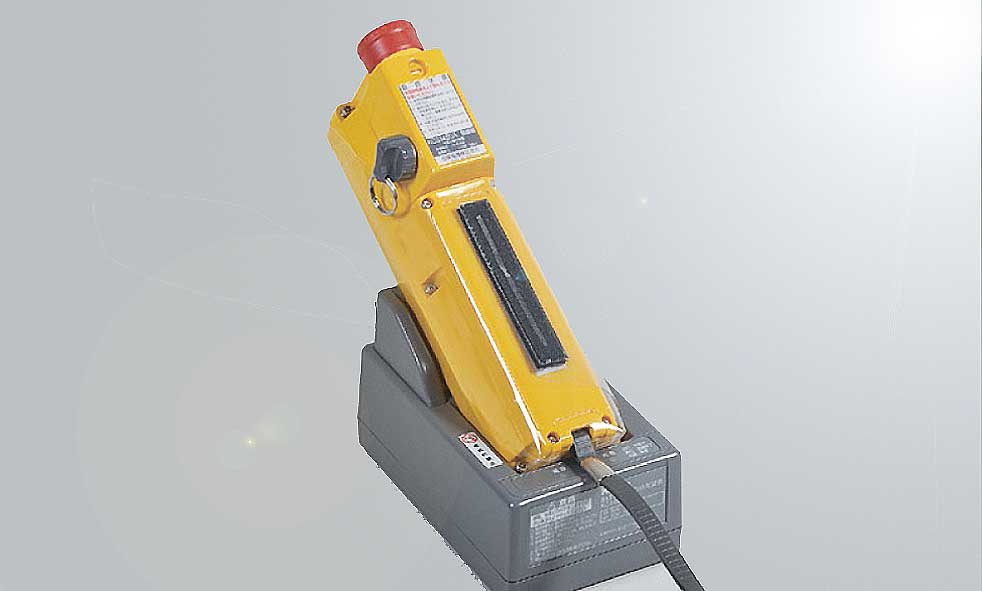

付けたまま充電可能なダストカバー

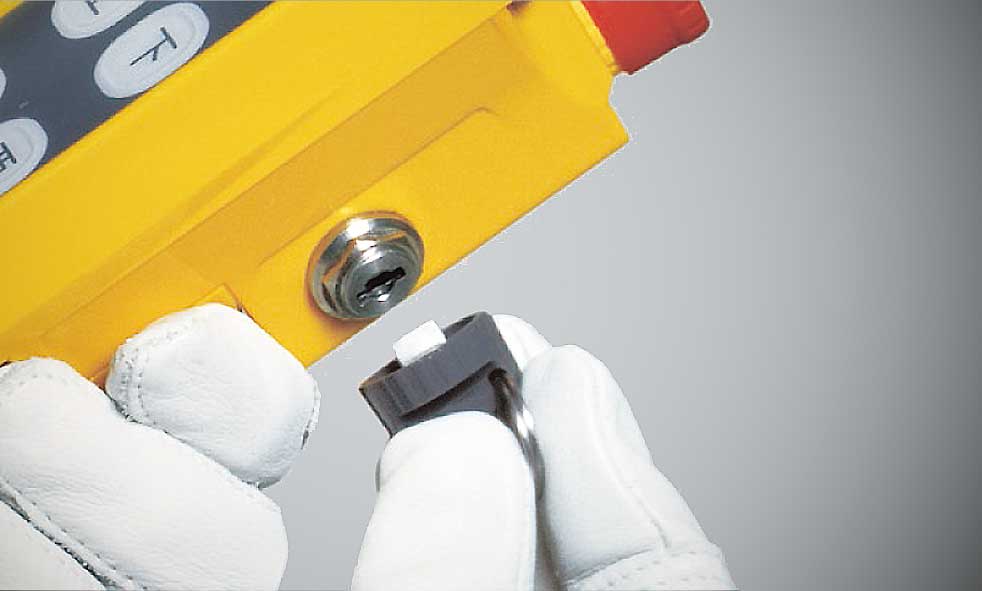

●停止/運用/管理のための着脱式キースイッチ
制御器を使用していないときに、着脱式キースイッチを停止し、更に取り外すことで、誤操作を防ぐことができます。

handy-lineup

●付けたまま充電可能なダストカバー
汚れ防止用のダストカバーの形状を新しくして、制御機に取り付けたまま充電を可能にしました。(標準タイプのハンディR2でも使用可能です)

ハンディRⅡ_制御器_外観

●安全思想の継承
ハイパーテレコンで培った安全思想を継承、安全性の向上を目指しました。

handy-antenna

●多種多様な無線種別
特定小電力429MHz帯、特定小電力1.2GHz帯など、多くの無線種別に対応し、お客様の環境に合った無線を提供します。

handy-lineup

●ラインアップ
操作する機器に合わせられるようラインアップとして操作点数 10点操作、14点操作を用意しました。

ハンディRⅡ防水性能

●耐水・防塵性の確保
保護等級IP65対応により耐水・防塵性を確保、屋外での使用を可能としました。

ハンディRⅡ傾斜センサ

●安全機能
安全機能として、傾斜センサによる横転などの異常状態を検知、異常時は停止させます。(設定で機能をONにする必要があります)

ハンディRⅡカスタマイズ

●カスタマイズ
お客様の運用、操作内容にあった操作名称に変更が可能です。

  ⇒ 安全の実現│金陵電機のめざす安全とは(クレーンなど産業設備について)紹介へ



ハンディRⅡテレコンのこだわり

handyr2_key_transmitter_appearance

● 制御器(操作装置)のこだわり
・強制開離機構の大型停止スイッチは、緊急時の使用に置いて高い信頼性を有します。 ・平面型タクトスイッチを採用し、ソフトウエアによる安全機能を実現しました。
・旧ハンディ、ハンディ10/10V、ハンディR(10操作、14操作)との置換互換が可能です。 ・従来ハンディの約1.5倍の耐衝撃性(当社比)を実現しました。
・故障が発生した場合、7セグメントLEDランプにより操作者に異常をつたえます。
・傾斜検出機能により、操作者の転倒など危険状態が発生した場合、強制的に動作を停止させます。

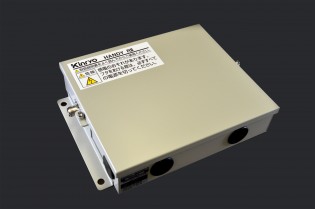

ハンディRⅡ_受信装置

● 受信装置(受信機)のこだわり
・受信装置の出力に使用しているリレーは大容量リレーを使用、リレー溶着などの故障を減らし安全性を向上させました。
・主電源投入インターロック機能により、電波状態回復後の急な動作による事故を防止します。
・出力接点保護用にサージアブソーバを内蔵、ノイズによる誤動作を防止します。
・DC電源(12V/24V)の仕様にも対応、あらゆるニーズにお応えいたします。



  ⇒ テレコンのこだわり紹介へ



ハンディRⅡテレコンの無線化実績例

天井クレーン、天井クレーン、ホイスト、チェーンブロック、橋形クレーン、ジブクレーン、コイルリフター式クレーン、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ

  ⇒ テレコンの無線化例紹介へ



ハンディRⅡテレコン 製品仕様

装置仕様(共通)
共通仕様 KC8442C
(10点操作)
KC8445C
(10点操作)
KC8442D
(14点操作)
KC8445D
(14点操作)
無線
周波数
429.2500~429.7375MHz
40チャネル


(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インタリーブ:10チャネル

(Bバンド)
1252.0375~1252.5000MHz
19チャネル
インタリーブ:10チャネル
【増波設定】

(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル

(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル
送信出力 10mW以下 10mW以下 1mW以下
通達距離
(ご使用の
環境により
異なります)
約150m 約100m 約80m
応答時間 約100msec
使用温度・湿度 -10℃~+60℃ 90%Rh以下(結露なきこと)
装置仕様(制御器)
制御器 KC3442C
(10点操作)
KC3442D
(14点操作)
KC3445C
(10点操作)
KC3445D
(14点操作)
電源 内蔵型二次電池 4.8V 700mAh
連続
使用時間
約10時間 約8時間
保護等級 IP65(防塵・防水)
寸法・質量 W56×H200×D46mm(突起部を除く) 約420g(Ni-Cd電池含む)
装置仕様(受信装置)
受信装置 KC2442C KC2445C
電源

AC100/AC240V 50/60Hz 1φ 50VA以下
(突入電流:100V/200V 20A/52A 5mS以下)
※DC電源仕様は販売店もしくは当社営業部にお問い合わせください。
(DC12V、DC24Vに対応)

出 力

リレー接点出力

操作スイッチ対応リレー(10点操作仕様:10点 14点操作仕様:14点):
  抵抗負荷AC250V/10A DC30V/10A
  誘導負荷AC250V/7.5A DC30V/5A
MAINリレー(主幹リレー)
  抵抗負荷AC250V/10A DC30V/10A
  誘導負荷AC250V/7.5A DC30V/5A

保護等級 IP40
寸法・質量 W297×H225×D61mm(突起部を除く) 約3kg


標準機能

標準機能(共通)
機能 内容
オートパワーオフ機能 一定時間未使用の場合、電源を切ります。
(初期設定は10分です。)
オルタネート出力機能 指定の4点のリレー接点出力に対し、オルタネート/モーメンタリ切替、主電源断時の保持/非保持切替が可能です。
主電源投入インターロック機能 制御器のスイッチ操作押されたままの状態で電波障害が発生、電波がいったん途絶えた時、受信装置のMAINリレー接点出力(主幹リレー接点出力)を切ります。これにより、リレー接続先の急な動作を防止します。
傾斜検知機能 制御器が傾いた状態(80度以上)で操作を行った場合、異常と見なし、リレー接点出力を切ります。
電池監視機能 電池残量が減ってきた場合、LEDランプにて警告表示を行います。
自己診断機能 起動時に機器に異常がないか確認を行います。異常がある場合は、LEDランプ、及び7セグメントLEDランプにて異常があることを警告、リレー接点出力を切ります。

オプション機能

オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。

オプション機能
機能 内容
パスワード機能 起動時にパスワードをスイッチ入力することにより、使用可能です。
2速制御機能 特定の操作スイッチを押すと1つのスイッチ操作で2つのリレー接点出力を行うことができます。
例) 通常時:   上スイッチ → 上リレー出力
   2速制御時: 上スイッチ → 上リレー出力 + 高速上リレー出力
インターロック機能 上-下スイッチなど相反する同時操作を行った場合、危険状態とみなし、受信装置のリレー接点出力を切ります。
連動出力機能 1つのスイッチ操作で2つのリレー出力を行うことができます。
ノッチアップ機能 2つのスイッチを同時押しした場合、一方のリレー接点出力を疑似的に遅延させます。
高速、低速などの関連するスイッチが同時操作が発生した場合、一方を遅らせる場合に使用します。
出力優先機能 2つのスイッチを同時押しした場合、一方のリレー接点出力のみ有効にします。
インチング機能 瞬間的なスイッチ操作は無効とします。
モーター制御など、瞬間的な出力による、モーターの摩耗を防ぐために使用します。
バッテリー低下アラーム
出力機能
制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。
非常出力機能 非常スイッチが押された場合、指定のリレー接点出力を行います。

消耗品

ハンディRⅡテレコン<<消耗品・保守部品リスト>> です。

電池などの消耗品が必要な場合は、ハンディRⅡテレコンの保守部品リストを確認して、間違えの無いように商品コードと商品名を併記して 購入先または、弊社<<テレコン製品の担当営業>>までご連絡ください。

  ⇒ ハンディRⅡテレコン 消耗品・保守部品リストへ



ダウンロード

カタログ

取扱説明書・外観図
