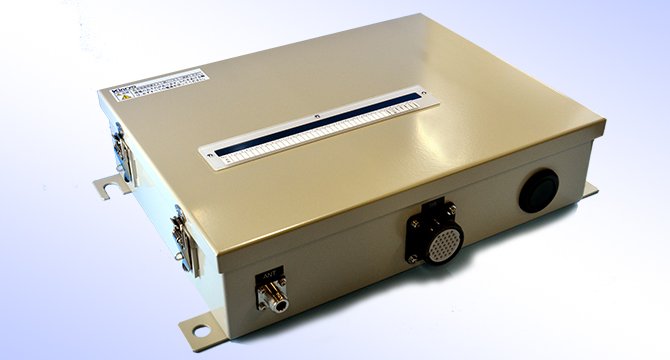

FIX32 – 設置タイプ、固定型テレコン

FIX32 - 設置タイプ、固定型テレコン

固定型テレコンは送信機に入力された接点信号(max32点)を無線伝送で受信装置に送り、リレー接点信号を出力し遠隔操縦する無線信号伝送装置です。常時電波を送出していますが安全を第一に考え、非常停止信号送信および、電波断の2重化による設計思想。送信機への電源供給と信号入力には、コネクタ式ケーブルを標準添付しているので、面倒なつなぎ込み作業も不要です。



FIX32の特徴

FIX32テレコン

32点の接点情報を無線送信、受信信号をリレー接点にて出力します。

FIX32ゴンドラテレコン

ラインアップとして防水・電池駆動仕様をご用意

受信アンテナ

無線種別 微弱300MHz、特定小電力429MHz、特定小電力1.2G など多くの無線種別に対応

FIX32の無線化実績例

コイルリフター、搬送台車、窓拭き用ゴンドラ、トラバーサー、各種ケーブルレス化



FIX32 製品仕様

装置仕様(共通)
品 名 項 目 内 容
送信器
KC3161B
KC3162B
KC3165B
信号入力仕様 無電圧接点入力 (供給電圧+12V ・駆動電流10mA)
電源 AC85V~AC264V
消費電流 50VA以下
保護等級 IP40
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約W400×H300×D100mm (突起部を除く)
質 量 約9kg

受信装置
KC2111B
KC2112B
KC2115B

信号出力仕様 無電圧リレー接点出力
定格負荷容量AC220V 0.9A 誘導負荷 cosφ0.3~0.4
主電源出力:無電圧リレー接点出力 定格負荷容量AC250V 5A
電源 AC85~264V
消費電力 100VA以下(リレー24個ON時)
保護等級 IP40
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約 W 360×H 605×D215mm (突起部含まず)
質 量 約20kg
無線仕様
品名 KC8161A
(KC3161A
  +KC2111B)
KC8162A
(KC3162A
   +KC2112B)

アンテナ分離 (KC3162B
   +KC2112B)
KC8165A
(KC3165A+KC2115B)

アンテナ分離 (KC3165B+KC2115B)
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線
周波数
290.0000
~294.975MHz
(Cバンド)

295.000
~299.975MHz
(Dバンド)
429.2500~429.7375MHz
(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:
10チャネル

(Bバンド)
1252.0375~1253.0000MHz
19チャネル
インターリーブ:
10チャネル
【増波設定】
(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:
20チャネル

(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:
20チャネル
送信出力
(MAX)
500μV/m以下
at 3m
10mW以下 10mW以下 1mW以下
通達距離 約60m 約100m 約100m 約80m
