pocketBee_set_appearance(ポケットBee)

ポケットBeeテレコン(PocketBee telecon)は、今までのハンディテレコンの安全性を確保しつつ、ホイストやチェーンブロックなどの産業用機器を無線で操作する無線リモコン装置で、小型、軽量、設置・運用の容易性を追求した低価格モデルです。

  • 制御器は人間工学に基づいた手のひらに収まるコンパクトサイズにすることにより、オペレータの負荷を軽減します。単4電池2本で連続約80時間使用可能です。
  • 2.4GHz帯で最大160台(10台×16CH)まで同時運用が可能なため、無線チャネル管理が大幅に削減できます。通達距離は約100mなので十分な操作距離が確保できます。
  • 受信装置の小型軽量化により、設置場所を選びません。LEDランプ(赤・緑)の点灯パターンで受信側の故障やエラーを判断できます。クレーン上に登らなくても、一次診断が可能です。



ポケットBeeテレコンの特徴

手のひらに収まるコンパクトサイズ

●手のひらに収まるコンパクトサイズ
人間工学に基づいたコンパクト設計で、オペレータの負荷を軽減します。同操作点数で国内最小最軽量。
(2021年10月現在、当社調べ)

導入前のCH確認が不要な2.4GHz

●導入前のCH確認が不要な2.4GHz
同チャネルでも混信することなく使用できるため、既存設備で使用している無線チャネルの確認が不要になります。(※最大160台[10台×16CH]まで同時使用が可能)

手間なし簡単設定

●手間なし簡単設定
設定は全て「ロータリースイッチ」、「スライドスイッチ」なので、誰でも簡単に設定ができます。制御器は設定を合わせる事で、どの受信装置にも転用できます。

連続80時間使用可能

●連続80時間使用可能
制御器は単4電池2本で連続80時間使用可能です。使用可能電池(アルカリ乾電池、ニッケル水素電池)

耐水・防塵性構造

●防水・防塵性構造
操作を行う制御器、受信装置共に屋外使用を考慮した防塵・防水(IP65)構造です。

大容量リレー

●大容量リレー
実績がある大容量リレー(5A)による溶着防止。リレー交換が必要な場合は、リレー基板を交換が可能です。



ポケットBeeテレコンのこだわり

ポケットBee制御器(操作装置)のこだわり

● 制御器(操作装置)のこだわり

・高耐久でクリック感がはっきりわかる操作ボタンを採用しました。

・ボタン間に”仕切り”を設けることでボタン位置をわかりやすくしました。

・自己診断機能を搭載。故障発生時はLEDランプにて操作者に異常を伝えます。

・長時間の作業を考慮し、制御器質量 約160g(電池含まず)の軽量化を実現しました。


ポケットBee受信装置のこだわり

● 受信装置(受信機)のこだわり

・小型軽量化(サイズ:184x167x65mm 質量:約900g以下)、設置場所の選択範囲が広がります。

・ケース下側に動作状態表示ランプを搭載。設置状態で受信装置の動作状態が確認できます。

・主電源投入インターロック機能により、電源投入時による急な動作を防止。安全性を確保しました。

・出力接点保護用のサージアブソーバを搭載することにより、リレー溶着の発生を軽減させます。

・内部アンテナを搭載、外部アンテナが付けられない環境にも対応できます。(周囲の電波環境によります。)

ポケットBeeテレコンの無線化使用例

天井クレーン、ホイスト、チェーンブロック、搬送台車、高所作業車、特殊車両、シャッター、ゲート等

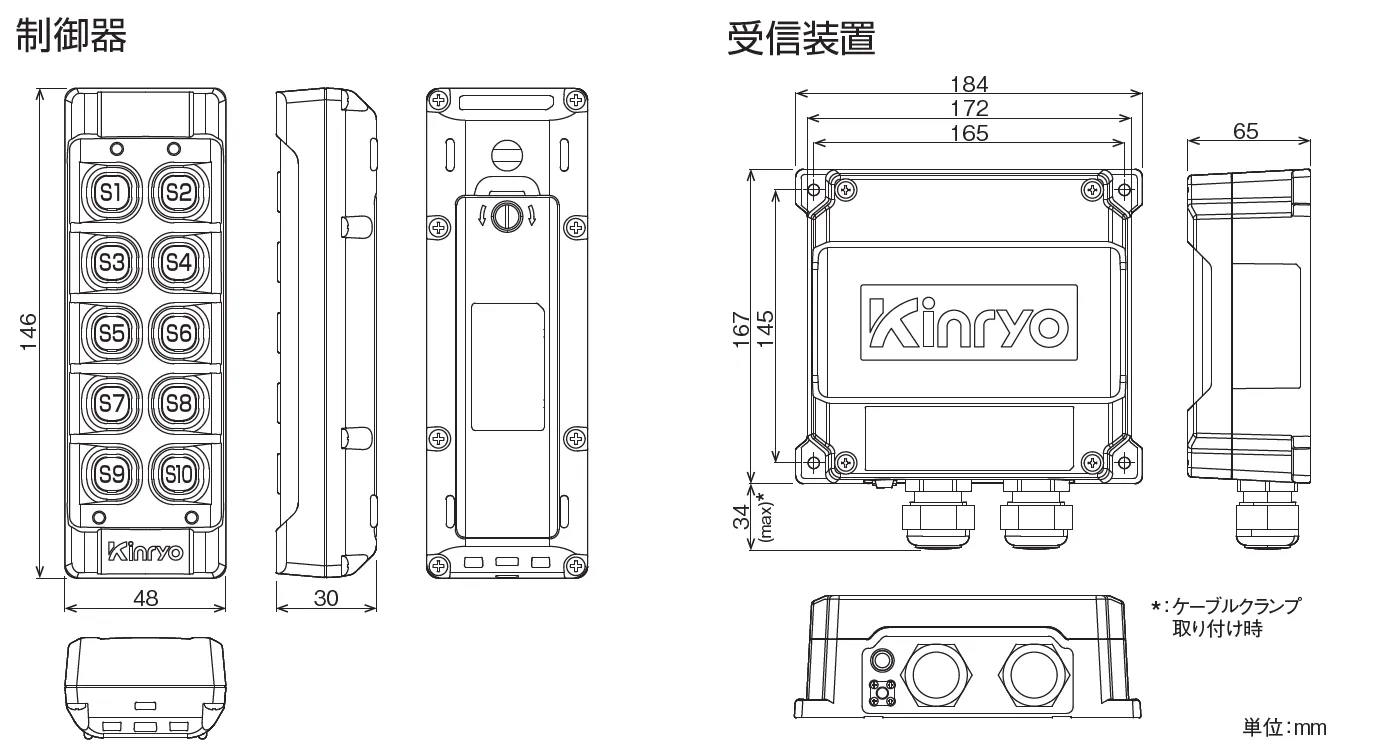

ポケットBeeテレコン 外観図

ポケットBeeテレコン外観図



ポケットBeeテレコン 製品仕様

装置仕様(制御器/受信装置)
装置規格 項 目 KPB800M(KPB300M/KPB200M)

 制御器

KPB300M

操作項目 基本操作×6点 : S3(上)、S4(下)、S5(東)、S6(西)、S7(南)、S8(北)
拡張操作×2点 : S9(多機能1)、S10(多機能2)(S9,S10はオルタネート対応可能)
特殊操作×1点 : S1(開始/警報)
停止操作×1点 : S2(停止)
操作スイッチ寿命 S1(開始/警報)、停止: 10万回 押圧 30N
S3(上)、S4(下)、S5(東)、S6(西)、S7(南)、S8(北)、S9(多機能1)、S10(多機能2): 100万回 押圧 30N
電源  単4形アルカリ乾電池、もしくは単4形ニッケル水素電池(充電池)×2本
連続使用時間 80時間以上
保護等級 IP65 防水・防塵(電池フタ装着時、電池フタが外されている時は非防水)
使用温湿度範囲 ‒10 ~ +60°C 90%RH(結露なきこと)(電池除く)
寸法・質量 W48 × H146 × D30 mm(突起部含まず)、約200 g(電池含む)

受信装置

KPB200M

出力項目 S1(開始/警報)、S3(上)、S4(下)、S5(東)、S6(西)、S7(南)、S8(北)、S9(多機能1)、S10(多機能2)(S9、S10はオルタネート対応可能) … ×9点
MAIN … ×1点

リレー仕様(※2)

G2R-1-SD
[オムロン製]
抵抗負荷 AC250V 10A 10万回
DC30V 10A 10万回
誘導負荷 AC250V(cosφ=0. 4) 7.5A 10万回
DC30V(L/R=7 ms) 5A 10万回
開閉容量 最大AC2500VA、 DC300W
最小負荷 故障率P水準 DC5V 100 mA( 開閉ひん度120回/min)
寿命 120万回
交換目安 3年(※5) 負荷例: 電磁接触器SC-N4(富士電機)
入力電源定格 AC85 ~ 264V、50 /60Hz
突入電流 AC100V: 15A/2ms AC200V: 33A/2ms
消費電力 50VA以下

保護等級(※3)

IP65 防塵・防水(外部受信アンテナ取付時)

耐振動性能(※4)

10 ~ 55 Hz 29.4m/s2(3G) 、3方向掃引各5分
耐衝撃性能(※4) 294m/s2(30G) 11 ms 正弦半波 6面
使用温湿度範囲  ‒10 ~+60 ℃ 90 %RH(結露なきこと)
寸法・質量 W184 × H167 × D65 mm(ケーブルクランプ及び突起部を除く) 約 900 g(端子台仕様)
入線口

下面2箇所
・ケーブルクランプ時(※1): φ20(適合電線φ16 ~20)
・ 防水グロメット時: φ17(適合電線φ8 ~17)

※1:ケーブルクランプ取付時の寸法です。
※2:リレーメーカーカタログ値。 装置としては、MAIN用の5Aヒューズで負荷が制限されます。
※3:外来固形物に対する保護6(耐塵形):粉塵が内部に侵入しない保護。
   水の浸入に対する保護5(防噴流形):全方向の直接噴流によっても有害な影響を受けない保護。
※4:ただしリレーを除きます。
※5:使用頻度を1320回操作/日、稼働日300日/年と仮定。



装置仕様(無線性能)

項 目 KPB800M(KPB300M/KPB200M)
共通仕様 無線規格

2.4 GHz IEEE802.15.4
ARIB STD-T66

無線周波数

2405 ~2480 MHz 5 MHz間隔 16波

送信出力

10mW以下

通達距離 約100m(通達距離は使用条件により異なります)
変調方式 O-QPSK
伝送速度 250 kbps
応答時間

100 ms(無線通信エラーがない場合。 リレーの動作時間を含む)

出力保持機能

0.8 s(無線通信エラー発生時の最大保持時間)

誤り検定方式 CRC-CCITT
伝文検定方式 機種コード照合、システムアドレス照合





標準機能

標準機能
機能 内容
オートパワーオフ機能
(制御器)
一定時間無操作の場合、電源を切ります。
オルタネート出力機能
(制御器)
S9(多機能1)、S10(多機能2)のスイッチに対し、オルタネート/モーメンタリ切替を行います。
セレクトラッチ機能
(制御器)
S9(多機能1)とS10(多機能2)がセレクトスイッチとして切替操作ができます。
電池監視機能
(制御器)
電池残量が減ってきた場合、LEDランプにて警告表示を行います。
オルタネート+ホールド機能
(受信装置)
制御器の電源がOFFになっても保持が継続される機能です。S10(多機能2)スイッチのみ設定できます。
正逆インターロック機能
(受信装置)
S3(上)− S4(下)などの相反する操作を同時に行なった際、全てのリレー出力(オルタネート+ホールドを除く)を切ります。
主電源投入インターロック機能
(受信装置)
制御器のスイッチを押したままの状態で電波障害が発生し、 再度電波状態が復旧しても、スイッチ操作がなくなるまで待機し、 主電源をONにしない機能
受信アンテナ 外部/内部 切替機能
(受信装置)
受信装置内部に内部受信アンテナを搭載しています。
使用環境に合わせて、内部受信アンテナ/外部受信アンテナの切替設定ができます。

自己診断機能
(制御器、受信装置)

起動時に機器に異常がないかの確認を行います。異常がある場合は、LEDランプにて異常があることを警告し、リレー接点出力を切ります。


オプション部品・保守部品

オプション部品・及び保守部品は以下の通りとなります。
必要な場合は、下表に示す商品コードと商品名を併記の上、 購入先または、弊社<<窓口>>までご連絡ください。

オプション部品
  品名 商品コード 備考
制御器 ダストカバー 5465-0012
シリコンゴムカバー 5465-0141
ストラップ 5465-0023
操作名シート 5465-0034
受信装置 外部受信アンテナ 5465-0040
RLY21ユニット(端子台仕様リレー基板) 5465-1052
ヒューズ(2A) 5465-0073 電源用
ヒューズ(5A) 5465-0084 MAIN用
オプション 受信アンテナ延長ケーブル 5465-0102 50cm
受信アンテナ延長ケーブル 5465-0103 300cm
受信アンテナ取付板 5465-0113
L型変換アダプタ 5465-0124
付属品 ポケットBeeテレコン取扱説明書 5465-0130
