ハンディSテレコン

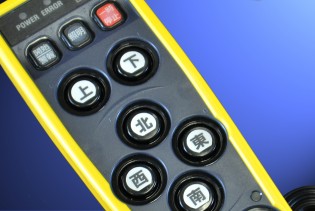

ハンディS_制御器_外観

テレコンの新しいかたちとして、ハンディSが追求したのは、制御器の操作性と、ホールド感、また、高い安全性と耐久性の実現です。

  • 直感的な操作を可能にする十字キー配列を採用し、誤操作を防止します。また、2段押釦スイッチにより効率的な操作を可能にしています。
  • 人間工学に基づいた形状により、操作ポジションに自由度を持たせ、誰の手にもフィットし長時間の使用でも疲れずに操作でき、落下防止や誤操作防止にも効果を発揮します。また、大きな停止スイッチによる確実な停止操作ができるようにし、緊急時に素早く設備を停止できる様にいたしました。
  • 周囲をクッション性のある素材にすることで、落下衝撃などを抑え、壊れにくい形状を採用しました。


特徴

ハンディS_制御器_外観

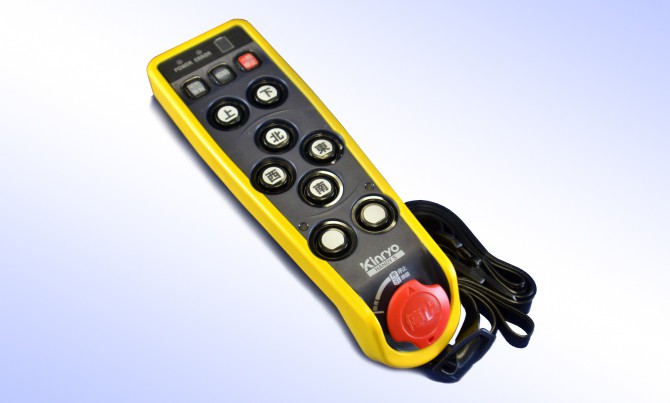

●『操作性』『ホールド感』の徹底した追求
エルゴノミックデザインにより握った時のホールド感が向上、操作性と安全性を確保し、かつ過去の実績、安全思想を引き継ぎ、直感的な操作を可能にする十字キー配列を採用しました。

非常停止

●確実な停止操作と制御器の管理を実現
人間工学に基づき、停止スイッチを大きく、かつ押しやすい場所に配置することにより、素早く確実な停止操作ができることにより、安全性を向上させました。

電池

●『脱着式電池パック』の使用
ワンタッチで取り外しが可能な電池構造により、容易に電池交換が可能です。

テレコン アンテナ

●多種多様な無線種別
微弱300MHz、特定小電力429MHz、特定小電力1.2GHz など多くの無線種別に対応しております。

waterproof

●耐水・防塵性構造
操作を行う制御器は屋外使用を考慮した小型、軽量、防塵・防水(IP65)構造です。



こだわり

HSスイッチのコピー

● 制御器(操作装置)のこだわり
・ 確実な停止操作と制御器の管理を実現する停止スイッチ兼用着脱式キースイッチを採用しました。
・ 傾斜検出機能、落下衝撃検出機能により徹底した安全対策を施しました。
・ エラストマゴムで制御器周囲をカバーすることにより耐衝撃性が飛躍的に向上しました。(当社比)
・ 長時間の作業を考慮し、制御器質量360g(電池込)の軽量化を実現しました。


DSC_4893加工2

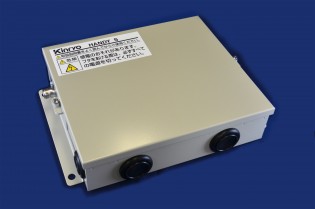

● 受信装置(受信機)のこだわり
・ リレー溶着検出機能により、接点溶着を検出、安全に停止させます。
・ 主電源投入インターロック機能により、電波瞬断による急な動作を防止することにより安全性を確保しました。
・ 出力接点保護用のサージアブソーバを内蔵することにより、リレー溶着の発生を軽減させます。
・ 7セグメントLEDにより受信レベルの状態を表示することにより、受信状態が確認できます。
・ 電波障害による無線通信エラーの発生しやすい環境でも使用ができる誤り訂正機能(オプション)により使用環境の幅を広めました。

無線化実績例

天井クレーン、天井クレーン、ホイスト、チェーンブロック、橋形クレーン、ジブクレーン、コイルリフター式クレーン、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ



製品仕様

装置仕様(共通)
装置規格 項 目 KHS80□-V
 制御器 操作スイッチ

【2段スイッチ】上、下、東、西、南、北

【1段スイッチ】開始/警報、照明、予備1、予備2

【停止操作】停止キー、一時停止

電 源

KHS500 ハンディS用リチウムイオン電池

 (DC3.7V 1620mAh 6.0Wh)

連続使用時間※1 満充電時:10時間以上(機種によって異なります)
使用温度・湿度範囲 -10~+60 ℃ 90%RH(結露なきこと)
保護等級 IP65( 耐塵防噴流形)
外形寸法 H222×W68×D51mm(突起部除く)
質 量 360g(電池パック含む)
 受信装置 電 源

AC100~240V 50/60Hz 50VA以下

 (突入電流:15/30A、AC100/200V、4ms以下)

出 力

リレー接点出力 計15点

【2段スイッチ】、【1段スイッチ】予備1、予備2対応リレー(11点):
  抵抗負荷AC250V/10A DC30V/10A
  誘導負荷AC250V/7.5A DC30V/5A
【1段スイッチ】開始/警報、照明対応リレー(2点):
  抵抗負荷AC220V/3A DC24V/5A
  誘導負荷AC220V/2A DC24V/1A
MAINリレー(主幹リレー)、COMリレー(2点):
  抵抗負荷AC250V/10A DC30V/10A
  誘導負荷AC250V/7.5A DC30V/5A

使用温度・湿度範囲 -10~+60 ℃ 90%RH(結露なきこと)
保護等級 IP40( 防塵)
外形寸法 H225×W260×D66mm(突起部除く)
質 量 約3.0kg
装置仕様(無線種別)
項 目 KHS80F-V KHS80G-V KHS80J-V KHS80K-V
共通仕様 無線周波数

307.000~310.975MHz  160チャネル(※2)

429.2500~429.7375MHz 40チャネル

1216.0375~1216.4875MHz  19チャネル
インタリーブ:  10チャネル
1252.0375~1252.4875MHz  19チャネル
インタリーブ:  10チャネル
送信出力

500μV/m以下(at 3 m)

10mW以下
(標準)
10mW以下
(標準)
10mW以下
(標準)
通達距離(※3) 50m 100m 100m 100m
変調方式 副搬送波を使用したMSK
伝送速度 2400bps
応答時間(※4)

誤り訂正 無効時: 約50ms、

誤り訂正 有効時: 約87ms

誤り検定方式 CRC-CCITT
伝文検定方式 機種コード照合、システムアドレス照合、送信/受信アドレス照合、無線チャネル番号照合
誤り訂正方式 差集合巡回符号(202,120)(273,191)の71ビット短縮型
充電器 電 源

AC100~240V 50/60Hz(専用AC電源アダプタ) 24VA以下

充電時間(※5) 約3時間程度(1時間の充電で約8時間連続使用可能)
使用温度・湿度範囲 0~40 ℃、20~80%RH(結露なきこと)
寸法・質量 本体:H145×W71×D50mm(突起部除く)、180g ACアダプタ:H60×W44×D25mm(突起部除く)、98g

※1:連続使用時間は電池の状態、温度などの使用環境により異なります。
※2:制御器は従来のハンディテレコンとの互換のために、微弱Eバンド(311.000~314.975MHz)にも対応しています。
※3:通達距離は使用条件により異なります。
※4:無線通信エラーがない場合。リレーの動作時間 は含みません。
※5:電池の状態によります。



標準機能

標準機能
機能 内容
オートパワーオフ機能 一定時間未使用の場合、電源を切ります。
オルタネート出力機能 指定の4つのリレー出力に対し、オルタネート/モーメンタリ切替、主電源断時の保持/非保持切替を行います。
主電源投入インターロック機能 制御器のスイッチ操作押されたままの状態で電波障害が発生、電波がいったん途絶えた時、受信装置のMAINリレー接点出力(主幹リレー接点出力)を切ります。これにより、リレー接続先の急な動作を防止します。
傾斜検知機能 制御器が傾いた状態(上、左、右100度以上、下10度以上)で操作を行った場合、異常と見なし、リレー接点出力を切ります。
電池監視機能 電池残量が減ってきた場合、LEDランプ、及び7セグメントランプにて警告表示を行います。
自己診断機能 起動時に機器に異常がないか確認を行います。異常がある場合は、LEDランプ、及び7セグメントランプにて異常があることを警告、リレー接点出力を切ります。


オプション機能

オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。

オプション機能
機能 内容
制御器オルタネート機能 制御器にある指定の2つのスイッチをオルタネート(1回押すと動作を保持、再度押すと動作解除)設定することが可能です。
リレー溶着検知機能 制御器の検出対象のスイッチが操作されていない時のリレー電流を検知、電流が流れている場合はリレーが溶着していると判断し、MAINリレー接点出力を切ります。(主幹リレー接点出力)を切ります。
(リレー接点出力にAC100/200V印加時のみ対応可能です。)
正逆インターロック機能 上-下スイッチなど相反する同時操作を行った場合、危険状態とみなし、受信装置のリレー接点出力を切ります。
コモン分離機能 受信装置のリレー接点出力のコモンをジャンパーで分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
ノッチアップ設定 2つのスイッチを同時に押した場合、一方のリレー接点出力を疑似的に遅延させます。
高速、低速などの関連するスイッチが同時操作が発生した場合、一方を遅らせる場合に使用します。
バッテリー低下アラーム
出力機能
制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。
停止出力機能 停止スイッチが押された場合、指定のリレー接点出力を行います。

消耗品

ハンディSテレコン<<消耗品・保守部品リスト>> です。

電池などの消耗品が必要な場合は、ハンディSテレコンの保守部品リストを確認して、間違えの無いように商品コードと商品名を併記して 購入先または、弊社<<テレコン製品の担当営業>>までご連絡ください。
