FIX48テレコン – 設置タイプ、信号送信装置(RS422入力)

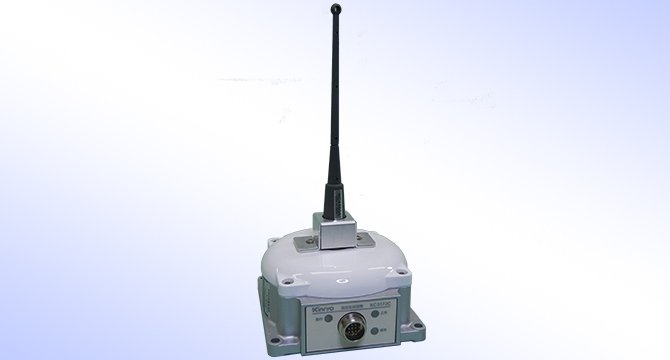

FIX48 - 設置タイプ、固定型テレコン

FIX48-固定型テレコン(Fixed telecon)は、固定型タイプの中で唯一にシリアル通信のRS422入力に対応しています。
基本的なシステム構成は、制御信号や監視信号などのパラレル信号をPLCを介してシリアル変換し、 RS422でFIX48送信機へ入力された信号を無線で受信装置に送り、受信装置内のリレー接点に信号出力できます。
操作元と送信機(FIX48)までの配線は、100mまで対応可能なため、無線感度の改善や、障害物回避などの理由で、操作元と送信機との距離を離したい設備に最適です。



FIX48の特徴

waterproof

送信機は屋外使用を考慮した小型、軽量、防塵・防水(IP65)構造です。

rs422

RS422の入力信号を無線信号に変換、受信装置に送信します。

output-customize

送信機からの無線信号を受けとる受信装置の出力はお客様のご要望に合わせて変更いたします。

interactive-radio

ハイパーテレコンの受信信号をPLCを介して、送信することにより双方向通信が可能です。

FIX48の無線化実績例

コイルリフター、搬送台車、窓拭き用ゴンドラ



FIX48 製品仕様

装置仕様(共通)
品 名 項 目 内 容
送信機
KC3171C
KC3172C
KC3175C
信号入力仕様 RS422(標準仕様)
電源 DC24V
消費電流 150mA
保護等級 IP65(防塵・防水)
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約W130×H65×D130mm (突起部を除く)
質 量 約800g
受信装置
KC2111B
KC2112B
KC2115B
信号出力仕様 無電圧リレー接点出力
定格負荷容量AC220V 0.9A 誘導負荷 cosφ0.3~0.4
電源 AC85~264V
消費電力 100VA以下(リレー24個ON時)
保護等級 IP40
使用温度、湿度 -10℃~+60℃、90%RH以下(結露なきこと)
外形寸法 約 W 360×H 605×D215mm (突起部含まず)
質 量 約20kg

無線仕様
形名 KC3171C
  +KC2111B
KC3172C
  +KC2112B

アンテナ分離KC3172C1
  +KC2112B
KC3175CA/CB+KC2115B

アンテナ分離KC3175CA1/CB1+KC2115B
無線局規格 微弱無線局 ARIB STD-T67 ARIB STD-T67
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線
周波数
290.0000
~294.975MHz
(Cバンド)
200チャネル

295.000
~299.975MHz
(Dバンド)
200チャネル
429.2500
~429.7375MHz
40チャネル

(Aバンド) 1216.0375~1216.5000MHz
19チャネル
インターリーブ:
10チャネル

(Bバンド)
1252.0375~1253.0000MHz
19チャネル
インターリーブ:
10チャネル
【増波設定】
(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:
20チャネル

(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:
20チャネル
送信出力
(MAX)
500μV/m以下 at 3m 10mW以下 10mW以下1mW以下
通達距離 約60m 約100m 約100m約80m

特殊製品のご相談

ダウンロード

カタログ



取扱説明書・外観図
