エスティテレコン:(双方向通信 UVHタイプ )

エスティテレコン(STテレコン)は、双方向通信が可能なテレコンです。双方向通信をすることで、各種情報を手元で表示でき、安全性、作業性、保守性の向上に貢献します。

高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、
耐久性、操作性を兼ね備えたジョイスティック型ハンドル(ユニバーサルハンドル)を搭載したコントローラーにより、抜群の無線操作性と安全性を提供いたします。

重厚長大産業で使用されている大型の天井クレーン、大型ホイスト、ジブクレーンなどにとどまらず、建設用重機、搬送台車などのクレーン以外の安全に無線操作する必要がある機器や設備で多く使用されています。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度個別に設計することにより、作業環境に合わせた柔軟なカスタマイズが可能となります。

各部がユニット構造になっているため、保守メンテナンスを行うことにより長期間ご使用いただくことができる様になっております。



エスティテレコンの特徴

双方向通信
● 双方向通信

1波の双方向通信により操作対象機器や周辺機器の状態を手元表示できます。1波の周波数で双方向通信することで、周波数管理が容易になります。

Auto-power-off
● オートパワーオフ

一定時間無操作の場合、指定の時間で自動的に電源を切ることが可能です。電源切り忘れによる誤操作を防止し安全性の向上に貢献します。

起動時状態確認機能
● 起動時状態確認機能

起動時のスイッチ状態を監視し、スイッチに短絡などの異常があれば7segLEDに状態を表示して起動できなくします。

受信レベル表示
● 受信レベル表示

電波の受信レベルを表示、機器の受信状態を手元で確認できます。

ナローバンド
● ナローバンド対応
  (1.2GHz特定小電力使用時)

ナローバンドに対応することにより無線チャネルが76チャネル、0.8mW使用時は152チャネル増加しました。より多くの無線機を使用できます。

誤り訂正
● 誤り訂正

電波障害による無線通信エラーの発生しやすい環境でも使用ができる誤り訂正機能(オプション)により使用環境の幅を広めました。

waterproof
● 防塵・防水(IP65)構造

ハイパーテレコンGシリーズと同様、移動端末器(操作器)の保護等級は防塵・防水(IP65)構造です。屋外での使用や、水を使用した作業現場での使用が可能です。

入出力切替設定機能
● 入出力切替設定機能

最大48点に対し、8点ごとで入力/出力切替設定が可能。また、設定情報は全てEEPユニットに記憶、保守交換時EEPユニットを差し替えることにより、複雑な設定をする手間を省きます。



● 情報表示機能

移動端末器(操作器)に固定端末装置(設置器)に接続した設備の情報表示が可能です。秤量値を表示させ、確認、0リセットするといったこと等がこの一台で可能です。また、現在の無線周波数チャネルなど、テレコン自体の情報表示も可能です。

フィードバック情報表示機能

エスティテレコン シリーズ UVH タイプの特徴

ユニバーサルハンドル

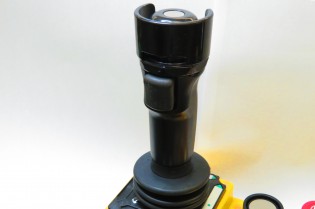

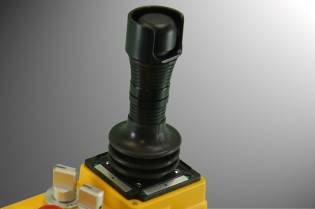

● ユニバーサルハンドル

・エスティテレコン専用ジョイスティック型操作ハンドル「ユニバーサルハンドル」により、長時間運用でも快適、且つ直感的な操作が可能。また誤操作防止用頭部、及びサイドスイッチを搭載しております。

・頭部、サイドスイッチは共に光学検知方式を採用。電気的寿命は、半永久的、ハンドル部分の機械的寿命は100万回以上、頭部、及びサイドスイッチの機械的寿命は300万回以上を実現しました。


サイドスイッチ

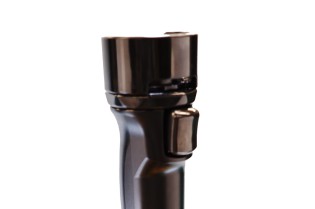

● サイドスイッチ

・安全機能として、頭部にスイッチを設けていましたが、オプションでサイドスイッチも追加で設置できるようにしました。安全機能の二重化として、両方のスイッチが押されていない場合、動作を停止させることができ、誤操作の発生を低減できます。



エスティテレコン シリーズ UVH タイプのこだわり

ケースガードプロテクタ

● ケースガードプロテクタ

・四隅に高い耐久性を有するエラストマー製ケースガードプロテクタを採用。衝撃から本体を守ることにより故障頻度を抑え、安全性の向上を図りました。

・固定ねじを緩めることで取り外しが容易な構造です。摩耗、破損しても簡単に交換ができます。


リレー盤

● 操作回路

・電源投入時に指定の操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載しています。

・相反する操作を同時に行った時(上昇、下降同時操作等)は、共に出力しない正逆インターロック機能を搭載しています。

・1つの操作スイッチに対し、操作した時にONとなる信号と、操作しない時にONになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは異常とみなし、出力を切るようにした安全設計となっています。


テレコン固定端末

● 固定端末装置(設置器)

・JIS B 9960-1「機械類の安全性」の9.2.7 ケーブルレス制御に準拠しています。

・面倒な無線局の免許が不要な3種類の無線規格に対応しています。 (429MHz特小、1.2GHz特小、微弱無線局)

・誤動作を防ぐ、サイクリックデジタル伝送方式を採用しています。

・高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用しています。


リレーメンテナンス

● メンテナンス

・各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧が可能です。

・動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易です。



エスティテレコン シリーズ(UVH タイプ)の無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、建設用重機、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ、ストラドルキャリア



エスティテレコン シリーズ(UVH タイプ) 製品仕様

製品形名名称

装置仕様(共通)
品 名 項 目 内 容

共通仕様

KWC821G
KWC821J
KWC821K
KWC821C ※1
KWC821D ※1

機器アドレス 16ビット

応答時間
※2

▶ 誤り訂正機能無効時
  単方向通信時:約30ms、双方向通信時:約90ms
▶ 誤り訂正機能有効時
  単方向通信時:約50ms、双方向通信時:約130ms

移動端末器

(操作器)

KWC321G
KWC321J
KWC321K
KWC321C
KWC321D

操作スイッチ(標準) 押しボタンスイッチ5個+非常停止1個
増設時:7個スイッチ追加
伝送点数 入出力切替 最大24点(8点ごとの入出力切替)
出力固定   最大8点
UVH    2本
電源 Ni-MH電池 4.8V 1650mAh

連続使用時間
※3

満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W280×H130×D114mm(突起部を除く)
約1.85kg(電池含む・ベルト除く)

固定端末装置

(設置器)

KWC220G
KWC220J
KWC220K
KWC220C
KWC220D

信号出力仕様 使用リレー ※4
HH53P-FL-DC24V(富士電機)
出力 定格通電電流5A
入力 コイル電圧:DC24Vサージ吸収用ダイオード付き)、コイル抵抗:650Ω
突入電流 100V/200V 30Atyp/60Atyp 5ms以下
電源 AC100~240V 50~60Hz 100VA以下(リレー24個ON時)
保護等級 IP40
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W360×H605×D215mm(突起部を除く)  、20kg以下
耐衝撃性 294m/s2(30G)、正弦半波、作用時間11ms 3方向各3回 ただしリレーを除く
耐振動性 29.4m/s2(3G)、10~55Hz 対数掃引 3方向15分 ただしリレーを除く

充電器
KWC400 充電器

専用アダプター付

電源 AC100V~AC240V 50/60Hz(専用AC電源アダプター)、55VA以下
充電時間
※5
約85分
使用温湿度範囲 0℃~+40℃、90% Rh以下(結露なきこと)
寸法・質量 W152×H58×D92mm、 約210g

※1:微弱無線局仕様です。単方向通信のみ対応しております。
※2:無線通信エラーがない場合。リレーの動作時間は含みません。
※3:連続使用時間は電池の状態、温度などの使用環境により異なります。
※4:リレーメーカーの仕様をよく確認し、定格・性能に対して余裕を持った使い方をしてください。
※5:電池の状態によります。


無線仕様
形名 KWC821G
(KWC321G+
KWC220G)
KWC821J
(KWC321J+KWC220J)
KWC821K
(KWC321K+KWC220K)
無線局種別 429MHz帯
特定小電力無線局
1216MHz帯
特定小電力無線局
1252MHz帯
特定小電力無線局
無線周波数 429.2500~
429.7375MHz
(10mW以下)
  増波設定   増波設定
(Aバンド)
1216.03125~
1216.5000MHz
(10mW以下)
(Aバンド)
1216.53125~
1217.0000MHz
(0.8mW以下)
(Bバンド)
1252.03125~
1252.5000MHz
(10mW以下)
(Bバンド)
1252.53125~
1253.0000MHz
(0.8mW以下)
チャネル数 40チャネル ▶ 50kHz
 :10チャネル
▶ 25kHz
 :19チャネル
▶ 12.5kHz
 :38チャネル
合計
 :67チャネル
▶ 50kHz
 :20チャネル
▶ 25kHz
 :38チャネル
▶ 12.5kHz
 :76チャネル
合計
 :134チャネル
▶ 50kHz
 :10チャネル
▶ 25kHz
 :19チャネル
▶ 12.5kHz
 :38チャネル
合計
 :67チャネル
▶ 50kHz
 :20チャネル
▶ 25kHz
 :38チャネル
▶ 12.5kHz
 :76チャネル
合計
 :134チャネル
遠達距離 ※6 約100m 約100m(10mW仕様) 約100m(10mW仕様)

形名 KWC821C
(KWC321C+KWC210C)
KWC821D
(KWC321D+KWC210D)
無線局種別 290MHz帯
微弱無線局
295MHz帯
微弱無線局
無線周波数 290.000~294.975MHz
(500μV/m以下 at 3m)
295.000~295.975MHz
(500μV/m以下 at 3m)
チャネル数 200チャネル 197チャネル
遠達距離 ※6 約60m 約60m

※6:通達距離は使用条件により異なります。

リレー回路 カスタマイズ内容

機能 内容
主電源投入インターロック 移動端末器(操作器)の電源を入れるときに、全ての設定した動作信号がOFFでなければ始動しないようにリレー回路で構成します。
正逆インターロック

相反する動作信号を同時に操作しても、出力しないようにリレー回路で構成します。

コモン分離 固定端末装置(設置器)のリレー接点出力のコモンを分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
0信号確認 スイッチ信号がON状態とOFF状態の両方を送信し、異常がないかをリレー回路で確認します。
停止信号出力 移動端末器(操作器)で緊急停止信号を押したことをリレー出力することができます。
バッテリー低下アラーム出力 移動端末器(操作器)のバッテリーが低下した場合、指定のリレー接点出力を行います。



移動端末器(操作器)カスタマイズ機能

機能 内容
7segLED表示 内部エラーを表示する標準の7segLEDと、カスタマイズで7segLEDを追加することができます。制御対象設備のエラーコードや、各種情報を表示できます。
LED表示 双方向通信のフィードバックで、操作者に気づいてほしい場合に、LEDを点灯し通知することができます。
ブザー 双方向通信のフィードバックで、操作者に気づいてほしい場合に、ブザーを鳴らし通知することができます。
スイッチ増設部 スイッチ増設部を追加することにより、より多くのスイッチやLEDが実装可能になります。
傾斜検知機能 操作者の転倒時に動作を停止する。移動端末器(操作器)の傾斜(前、後、左、右)検出時に受信出力を停止します。
電池電圧低下警告 電池残量が減ってきた場合、電源ランプが点滅し、電池の交換時期を教えてくれます。


ソフト設定 カスタマイズ内容

機能 内容
オートパワーオフ機能 一定時間無操作(信号OFF)を続けると移動端末器(操作器)を使用できなくすることができます。
起動時スイッチ状態確認機能

起動時に移動端末器(操作器)のスイッチ状態を確認します。

2箇所制御機能 2台の移動端末器(操作器)で1台の固定端末装置(設置器)を切替えて操作できます。
固定端末装置(設置器)選択機能 1台の移動端末器(操作器)で複数の固定端末装置(設置器)を操作できます。(最大15台)
空きチャネルなし判定機能 キャリアセンスを10秒継続して空きチャネルが見つからない場合キャリアセンスを停止することができます。



無線機能 カスタマイズ内容

機能 内容
双方向機能 双方向通信と単方向通信の切替が可能で、
周波数1波で双方向通信ができます。
低出力無線機能 無線出力を抑えることで、影響範囲を小さくし、
より多くの機器を使用することができます。
誤り訂正機能 無線信号に誤り訂正用の信号を付加することで、無線信号の一部が欠損しても復元し通信を続けることが出来ます。 電波環境が悪い環境で有効です。(通信応答性が少し長くなります)
ナローバンド 1.2GHz帯は、増波帯を設けることのより、従来より多いチャネルが使用できます。
ダイバーシチ受信 2本のアンテナのうち、安定性の高い方のアンテナを自動選択し、デッドポイントを回避します。


ダウンロード

カタログ

エスティテレコン:(双方向通信 PBタイプ )

エスティテレコン(STテレコン)は、双方向通信が可能なテレコンです。双方向通信をすることで、各種情報を手元で表示でき、安全性、作業性、保守性の向上に貢献します。

高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、無線操作による抜群の操作性と安全性を提供いたします。

重厚長大産業で使用されている大型の天井クレーン、大型ホイスト、ジブクレーンなどにとどまらず、建設用重機、搬送台車などのクレーン以外の安全に無線操作する必要がある機器や設備で多く使用されています。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度個別に設計することにより、作業環境に合わせた柔軟なカスタマイズが可能となります。

各部がユニット構造になっているため、保守メンテナンスを行うことにより長期間ご使用できる様になっています。



エスティテレコンの特徴

双方向通信
● 双方向通信

1波の双方向通信により操作対象機器や周辺機器の状態を手元表示できます。1波の周波数で双方向通信することで、周波数管理が容易になります。

オートパワーオフ
● オートパワーオフ

一定時間無操作の場合、指定の時間で自動的に電源を切ることが可能です。電源切り忘れによる誤操作を防止し安全性の向上に貢献します。

起動時状態確認機能
● 起動時状態確認機能

起動時のスイッチ状態を監視し、スイッチに短絡などの異常があれば7segLEDに状態を表示して起動できなくします。

受信レベル表示
● 受信レベル表示

電波の受信レベルを表示、機器の受信状態を手元で確認できます。

ナローバンド
● ナローバンド対応
  (1.2GHz特定小電力使用時)

ナローバンドに対応することにより無線チャネルが76チャネル、0.8mW使用時は152チャネル増加しました。より多くの無線機を使用できます。

誤り訂正
● 誤り訂正

電波障害による無線通信エラーの発生しやすい環境でも使用ができる誤り訂正機能(オプション)により使用環境の幅を広めました。

waterproof
● 防塵・防水(IP65)構造

ハイパーテレコンGシリーズと同様、移動端末器(操作器)の保護等級は防塵・防水(IP65)構造です。屋外での使用や、水を使用した作業現場での使用が可能です。

入出力切替設定機能
● 入出力切替設定機能

最大48点に対し、8点ごとで入力/出力切替設定が可能。また、設定情報は全てEEPユニットに記憶、保守交換時EEPユニットを差し替えることにより、複雑な設定をする手間を省きます。



● 情報表示機能

移動端末器(操作器)に固定端末装置(設置器)に接続した設備の情報表示が可能です。秤量値を表示させ、確認、0リセットするといったこと等がこの一台で可能です。また、現在の無線周波数チャネルなど、テレコン自体の情報表示も可能です。

フィードバック情報表示機能

 エスティテレコン シリーズ PB タイプの特徴

プッシュボタン

● 押釦スイッチ

・操作スイッチはテレコン用に開発した専用スイッチを採用。磁気に影響を受けない高信頼性マイクロスイッチを使用し、操作回数100万回以上の高寿命と耐久性を実現しました。

・柔軟なカスタマイズ性により、お客様のご要望に合わせてスイッチに操作名銘板を作成、操作点数、種類およびスイッチ配置を変更をします。



エスティテレコン シリーズ PB タイプのこだわり

ケースガードプロテクタ

● ケースガードプロテクタ

・四隅に高い耐久性を有するエラストマー製ケースガードプロテクタを採用。衝撃から本体を守ることにより故障頻度を抑え、安全性の向上を図りました。

・固定ねじを緩めることで取り外しが容易な構造です。摩耗、破損しても簡単に交換ができます。


テレコン リレー盤

● 操作回路

・電源投入時に指定の操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載しています。

・相反する操作を同時に行った時(上昇、下降同時操作等)は、共に出力しない正逆インターロック機能を搭載しています。

・1つの操作スイッチに対し、操作した時にONとなる信号と、操作しない時にONになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは異常とみなし、出力を切るようにした安全設計となっています。


テレコン固定端末

● 固定端末装置(設置器)

・JIS B 9960-1「機械類の安全性」の9.2.7 ケーブルレス制御に準拠しています。

・面倒な無線局の免許が不要な3種類の無線規格に対応しています。 (429MHz特小、1.2GHz特小、微弱無線局)

・誤動作を防ぐ、サイクリックデジタル伝送方式を採用しています。

・高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用しています。


リレー交換

● メンテナンス

・各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧が可能です。

・動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易です。



エスティテレコン シリーズ PB タイプの無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ、ストラドルキャリア



エスティテレコン シリーズ PB タイプ 製品仕様

製品形名名称

装置仕様
品 名 項 目 内 容

共通仕様

KWC811G
KWC811J
KWC811K
KWC811C ※1
KWC811D ※1

機器アドレス 16ビット
応答時間
※2
▶ 誤り訂正機能無効時
  単方向通信時:約30ms、双方向通信時:約90ms
▶ 誤り訂正機能有効時
  単方向通信時:約50ms、双方向通信時:約130ms

移動端末器

(操作器)

KWC311G
KWC311J
KWC311K
KWC311C
KWC311D

操作スイッチ(標準) 押しボタンスイッチ13個+非常停止1個
増設時:7個スイッチ追加
伝送点数 入出力切替 最大48点(8点ごとの入出力切替)
出力固定   最大8点
電源 Ni-MH電池 4.8V 1650mAh
連続使用時間
※3
満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W280×H115×D114mm(突起部を除く)
約1.49kg(電池含む・ベルト除く)

固定端末装置

(設置器)

KWC210G
KWC210J
KWC210K
KWC210C
KWC210D

信号出力仕様 使用リレー ※4
HH53P-FL-DC24V(富士電機)
出力 定格通電電流5A
入力 コイル電圧:DC24Vサージ吸収用ダイオード付き)、コイル抵抗:650Ω
突入電流 100V/200V 30Atyp/60Atyp 5ms以下
電源 AC100~240V 50~60Hz 100VA以下(リレー24個ON時)
保護等級 IP40
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W360×H605×D215mm(突起部を除く)  、20kg以下
耐衝撃性 294m/s2(30G)、正弦半波、作用時間11ms 3方向各3回 ただしリレーを除く
耐振動性 29.4m/s2(3G)、10~55Hz 対数掃引 3方向15分 ただしリレーを除く

充電器
KWC400 充電器

専用アダプター付

電源 AC100V~AC240V 50/60Hz(専用AC電源アダプター)、55VA以下
充電時間
※5
約85分
使用温湿度範囲 0℃~+40℃、90% Rh以下(結露なきこと)
寸法・質量 W152×H58×D92mm、 約210g

※1:微弱無線局仕様です。単方向通信のみ対応しております。
※2:無線通信エラーがない場合。リレーの動作時間は含みません。
※3:連続使用時間は電池の状態、温度などの使用環境により異なります。
※4:リレーメーカーの仕様をよく確認し、定格・性能に対して余裕を持った使い方をしてください。
※5:電池の状態によります。


無線仕様
形名 KWC811G
(KWC311G+
KWC210G)
KWC811J
(KWC311J+KWC210J)
KWC811K
(KWC311K+KWC210K)
無線局種別 429MHz帯
特定小電力無線局
1216MHz帯
特定小電力無線局
1252MHz帯
特定小電力無線局
無線周波数 429.2500~
429.7375MHz
(10mW以下)
  増波設定   増波設定
(Aバンド)
1216.03125~
1216.5000MHz
(10mW以下)
(Aバンド)
1216.53125~
1217.0000MHz
(0.8mW以下)
(Bバンド)
1252.03125~
1252.5000MHz
(10mW以下)
(Bバンド)
1252.53125~
1253.0000MHz
(0.8mW以下)
チャネル数 40チャネル ▶ 50kHz
 :10チャネル
▶ 25kHz
 :19チャネル
▶ 12.5kHz
 :38チャネル
合計
 :67チャネル
▶ 50kHz
 :20チャネル
▶ 25kHz
 :38チャネル
▶ 12.5kHz
 :76チャネル
合計
 :134チャネル
▶ 50kHz
 :10チャネル
▶ 25kHz
 :19チャネル
▶ 12.5kHz
 :38チャネル
合計
 :67チャネル
▶ 50kHz
 :20チャネル
▶ 25kHz
 :38チャネル
▶ 12.5kHz
 :76チャネル
合計
 :134チャネル
遠達距離 ※6 約100m 約100m(10mW仕様) 約100m(10mW仕様)

形名 KWC811C
(KWC311C+KWC210C)
KWC811D
(KWC311D+KWC210D)
無線局種別 290MHz帯
微弱無線局
295MHz帯
微弱無線局
無線周波数 290.000~294.975MHz
(500μV/m以下 at 3m)
295.000~295.975MHz
(500μV/m以下 at 3m)
チャネル数 200チャネル 197チャネル
遠達距離 ※6 約60m 約60m

※6:通達距離は使用条件により異なります。

リレー回路 カスタマイズ内容

機能 内容
主電源投入インターロック 移動端末器(操作器)の電源を入れるときに、全ての設定した動作信号がOFFでなければ始動しないようにリレー回路で構成します。
正逆インターロック

相反する動作信号を同時に操作しても、出力しないようにリレー回路で構成します。

コモン分離 固定端末装置(設置器)のリレー接点出力のコモンを分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
0信号確認 スイッチ信号がON状態とOFF状態の両方を送信し、異常がないかをリレー回路で確認します。
停止信号出力 移動端末器(操作器)で緊急停止信号を押したことをリレー出力することができます。
バッテリー低下アラーム出力 移動端末器(操作器)のバッテリーが低下した場合、指定のリレー接点出力を行います。



移動端末器(操作器)カスタマイズ機能

機能 内容
7segLED表示 内部エラーを表示する標準の7segLEDと、カスタマイズで7segLEDを追加することができます。制御対象設備のエラーコードや、各種情報を表示できます。
LED表示 双方向通信のフィードバックで、操作者に気づいてほしい場合に、LEDを点灯し通知することができます。
ブザー 双方向通信のフィードバックで、操作者に気づいてほしい場合に、ブザーを鳴らし通知することができます。
スイッチ増設部 スイッチ増設部を追加することにより、より多くのスイッチやLEDが実装可能になります。
傾斜検知機能 操作者の転倒時に動作を停止する。移動端末器(操作器)の傾斜(前、後、左、右)検出時に受信出力を停止します。
電池電圧低下警告 電池残量が減ってきた場合、電源ランプが点滅し、電池の交換時期を教えてくれます。


ソフト設定 カスタマイズ内容

機能 内容
オートパワーオフ機能 一定時間無操作(信号OFF)を続けると移動端末器(操作器)を使用できなくすることができます。
起動時スイッチ状態確認機能

起動時に移動端末器(操作器)のスイッチ状態を確認します。

2箇所制御機能 2台の移動端末器(操作器)で1台の固定端末装置(設置器)を切替えて操作できます。
固定端末装置(設置器)選択機能 1台の移動端末器(操作器)で複数の固定端末装置(設置器)を操作できます。(最大15台)
空きチャネルなし判定機能 キャリアセンスを10秒継続して空きチャネルが見つからない場合キャリアセンスを停止することができます。



無線機能 カスタマイズ内容

機能 内容
双方向機能 双方向通信と単方向通信の切替が可能で、
周波数1波で双方向通信ができます。
低出力無線機能 無線出力を抑えることで、影響範囲を小さくし、
より多くの機器を使用することができます。
誤り訂正機能 無線信号に誤り訂正用の信号を付加することで、無線信号の一部が欠損しても復元し通信を続けることが出来ます。 電波環境が悪い環境で有効です。(通信応答性が少し長くなります。)
ナローバンド 1.2GHz帯は、増波帯を設けることのより、従来より多いチャネルが使用できます。
ダイバーシチ受信 2本のアンテナのうち、安定性の高い方のアンテナを自動選択し、デッドポイントを回避します。


ダウンロード

カタログ

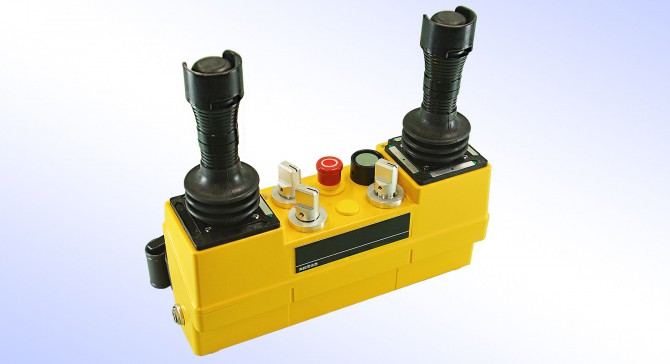

ハイパーテレコン(UVHタイプ) │ 装着型 クレーン用無線装置 (ウエストタイプテレコン)



ハイパーテレコン(Hyper telecon)は、高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、
耐久性、操作性を兼ね備えたジョイスティック型ハンドル(ユニバーサルハンドル)を搭載したコントローラーにより、抜群の無線操作性と安全性を提供いたします。

重厚長大産業で使用されている大型の天井クレーン、大型ホイスト、ジブクレーンなどにとどまらず、ブルドーザー、搬送台車などのクレーン以外の安全に無線操作する必要がある機器や設備で多く使用されています。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度個別に設計することにより、作業環境に合わせた柔軟なカスタマイズが可能となります。

各部がユニット構造になっているため、保守メンテナンスを行う事により長期間ご使用いただく事ができる様になっております。



ハイパーテレコン(UVHタイプ)の特徴

waterproof、防塵・防水(IP65)構造
防塵・防水(IP65)構造

ハイパーテレコン制御器は、防塵・防水機能(IP65)を実現しています。屋外での使用や、水を使用した作業現場での使用が可能です。また、鉄粉やほこりが舞い上がるような作業現場でも粉塵が制御器内部に侵入することなく作業ができ、使用環境の幅も広がっています。

無線データの誤り検出
無線データの誤り検出

送信機から送られた無線データを受信装置が受信するときに、受信装置に個別に与えられた固有識別番号(アドレス)を確認するアドレス照合や、無線データに伝送データの誤り検出機能をもたせることにより、受信データに誤りがないかを判断する機能を有しています。この様なデジタル伝送特有の検出方法により、必要な信号以外はすべてシャットアウトして信頼性を高めています。

ユニバーサルハンドル(UVH)
ユニバーサルハンドル

ハイパーテレコンにのみ取り付け可能なジョイスティック型操作ハンドルの「ユニバーサルハンドル(UVH)」は、長時間の操作でも快適・直感的に作業でき、頭部にあるスイッチにより誤操作を防ぐことができます。また、位置検出の機構部は光学検知方式を採用しており、電気的寿命は半永久的、機械寿命は100万回以上を確保しています。

ハイパーテレコン(UVHタイプ)のカスタマイズ

ハイパーテレコンの最大の特徴は柔軟なカスタマイズ性にあります。作業環境に合わせたスイッチの種類や配置を柔軟に変更することができます。また、受信装置のリレー回路も個別に設計することで、インターロック回路や、二重化回路を組むことができ、安全性と、効率性を両立した作業性の高い環境を提供します。

ハイパーテレコン カスタマイズ バリエーションのページへ


ハイパーテレコン(UVHタイプ)のこだわり

押釦スイッチ・ユニバーサルハンドル

● 押釦スイッチ・ユニバーサルハンドル

・操作スイッチは磁気に影響のないばね材を使用した、高信頼性マイクロスイッチを用い、100万回以上の寿命を確保

・ユニバーサルハンドルの電気的寿命は、半永久的、機械的寿命は100万回以上を確保

・ハンドルの頭部に押釦スイッチを備え、頭部の押釦スイッチから手を離したとき動作を停止させる安全機構


リレー盤

● 操作回路

・電源投入時に操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載

・相反する操作を同時に行った時は、共に出力しない正逆インターロック機能を搭載

・1つの操作スイッチに対し、操作した時にオンとなる信号と、操作しない時にオンになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは出力を切るようにしている安全設計


テレコン受信装置

● 受信装置

・JIS B 9960-1「機械類の安全性」の9.2.7ケーブルレス制御に準拠

・面倒な無線局の免許が不要な4種類の無線規格に対応 (300MHz微弱、429MHz特小、1.2GHz特小、2.4GHz SS)

・誤動作を防ぐ、サイクリックデジタル伝送方式

・高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用


リレーメンテナンス

● メンテナンス

・各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧

・動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易

・モニタユニットを使用することで、制御器から送られてきた操作信号、受信装置の出力信号、電波状態、無線伝送エラーなどをメモリカードに記録することが可能



ハイパーテレコン(UVHタイプ)の無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ



ハイパーテレコン(UVHタイプ) 製品仕様

装置仕様(共通)
品 名 項 目 内 容
制御器
KC3121B
KC3122B
KC3125B
信号入力仕様 操作点数 最大22点、非常(停止)1点、UVH2本
電源 内蔵型Ni-MH電池 4.8V 1000mAh
消費電流 満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約W260×H115×D75mm (突起部を除く)
質 量 約1.7kg
受信装置
KC2121B
KC2122B
KC2125B
信号出力仕様 無電圧リレー接点出力
定格負荷容量AC220V 0.9A 誘導負荷 cosφ0.3~0.4
電源 AC85~264V
消費電力 100VA以下(リレー24個ON時)
保護等級 IP40
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約 W 360×H 605×D215mm (突起部含まず)
質 量 約20kg

無線仕様
形名 KC8121B
(KC3121B+
KC2121B)
KC8122B
(KC3122B+
KC2122B)
KC8125B
(KC3125B+KC2125B)
無線局規格 微弱無線局 ARIB STD-T67 ARIB STD-T67 ARIB STD-T67
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線周波数

(Aバンド)
280.000~284.975MHz
200チャネル


(Bバンド)
285.000~289.975MHz
200チャネル


(Cバンド)
290.000~294.975MHz
200チャネル


(Dバンド)
295.000~299.975MHz
200チャネル

429.2500~429.7375MHz
40チャネル
増波設定

(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:10チャネル


(Bバンド)
1252.0375~1252.5000MHz
19チャネル
インターリーブ:10チャネル

(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル


(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル

送信出力(MAX) 500μV/m以下 at 3m 10mW以下 10mW以下 1mW以下
遠達距離 約60m 約100m 約100m 約80m



標準機能

機能 内容
主電源投入インターロック 制御器の電源を入れるときに、全ての動作信号がOFFでなければ始動しない。
正逆インターロック

相反する動作信号を同時に操作しても、出力がされない。

電池電圧低下警告 電池残量が減ってきた場合、電源ランプが点滅し、電池の交換時期を教えてくれます。
バッテリー低下アラーム出力 制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。
コモン分離 受信装置のリレー接点出力のコモンを分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
ダイバーシチ受信 2本のアンテナのうち、安定性の高い方のアンテナを自動選択し、デッドポイントを回避します。※微弱使用時
リフレッシュ機能付き充電器 放電開始スイッチを押すことで、放電した後に充電を行い、バッテリーの寿命をのばします。


オプション機能

オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。

機能 内容
スイッチ増設部 スイッチ増設部を追加することにより、より多くのスイッチが実装可能。
傾斜検知機能 操作者の転倒時に動作を停止する。制御器の傾斜(前、後、左、右)検出時に受信出力を停止する。
モニタリング機能 モニタユニット使用により、受信状態、操作スイッチ積算回数等のログをとれます。

消耗品

ハイパーテレコンGシリーズ<<消耗品・保守部品リスト>> です。

ハイパーテレコンはカスタマイズ商品のため、保守部品依頼時は製品に添付された仕様書、図面類を良くご確認の上、間違いの無いようにお願いします。 ご不明な点があれば<<テレコン製品の担当営業>>までご連絡ください。

ダウンロード

カタログ

取扱説明書・外観図

HYP-PB

ハイパーテレコン(Hyper telecon)は、高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、
無線操作による抜群の操作性と安全性を提供いたします。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度設計することにより、作業環境に合わせた柔軟なカスタマイズが可能です。

各部がユニット構造になっているため、保守メンテナンスを行う事により長期間ご使用いただく事ができる様になっております。



ハイパーテレコン(PBタイプ)の特徴

waterproof、防塵・防水(IP65)構造
防塵・防水(IP65)構造

ハイパーテレコン制御器は、防塵・防水機能(IP65)を実現しています。屋外での使用や、水を使用した作業現場での使用が可能です。また、鉄粉やほこりが舞い上がるような作業現場でも粉塵が制御器内部に侵入することなく作業ができ、使用環境の幅も広がっています。

無線データの誤り検出
無線データの誤り検出

送信機から送られた無線データを受信装置が受信するときに、受信装置に個別に与えられた固有識別番号(アドレス)を確認するアドレス照合や、無線データに伝送データの誤り検出機能をもたせることにより、受信データに誤りがないかを判断する機能を有しています。この様なデジタル伝送特有の検出方法により、必要な信号以外はすべてシャットアウトして信頼性を高めています。

HYPテレコン増設タイプ
柔軟なカスタマイズ

お客様のご要望に合わせてスイッチの名称、操作点数、種類および配置を変更をします。

ハイパーテレコン(PBタイプ)のカスタマイズ

ハイパーテレコンの最大の特徴は柔軟なカスタマイズ性にあります。作業環境に合わせたスイッチの種類や配置を柔軟に変更することができます。また、受信装置のリレー回路も個別に設計することで、インターロック回路や、二重化回路を組むことができ、安全性と、効率性を両立した作業性の高い環境を提供します。

ハイパーテレコン カスタマイズ バリエーションのページへ


ハイパーテレコン(PBタイプ)のこだわり

押釦スイッチ

● 押釦スイッチ

・操作スイッチは磁気に影響のないばね材を使用した、高信頼性マイクロスイッチを用い、100万回以上の寿命を確保


テレコン リレー盤

● 操作回路

・電源投入時に操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載

・相反する操作を同時に行った時は、共に出力しない正逆インターロック機能を搭載

・1つの操作スイッチに対し、操作した時にオンとなる信号と、操作しない時にオンになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは出力を切るようにしている安全設計


テレコン受信装置

● 受信装置

・JIS B 9960-1「機械類の安全性」の9.2.7ケーブルレス制御に準拠

・面倒な無線局の免許が不要な4種類の無線規格に対応 (300MHz微弱、429MHz特小、1.2GHz特小、2.4GHz SS)

・誤動作を防ぐ、サイクリックデジタル伝送方式

・高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用


リレー交換

● メンテナンス

・各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧

・動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易

・モニタユニットを使用することで、制御器から送られてきた操作信号、受信装置の出力信号、電波状態、無線伝送エラーなどをメモリカードに記録することが可能

ハイパーテレコン(PBタイプ)の無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ



ハイパーテレコン(PBタイプ) 製品仕様

装置仕様(共通)
品 名 項 目 内 容
制御器
KC3111B
KC3112B
KC3115B
信号入力仕様 操作点数 最大44点、非常(停止)1点
電源 内蔵型Ni-MH電池 4.8V 1000mAh
消費電流 満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約W260×H100×D75mm (突起部を除く)
質 量 約1.1kg
受信装置
KC2111B
KC2112B
KC2115B
信号出力仕様 無電圧リレー接点出力
定格負荷容量AC220V 0.9A 誘導負荷 cosφ0.3~0.4
電源 AC85~264V
消費電力 100VA以下(リレー24個ON時)
保護等級 IP40
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約 W 360×H 605×D215mm (突起部含まず)
質 量 約20kg

無線仕様
形名 KC8111B
(KC3111B+
KC2111B)
KC8112B
(KC3112B+
KC2112B)
KC8115B
(KC3115B+KC2115B)
無線局規格 微弱無線局 ARIB STD-T67 ARIB STD-T67 ARIB STD-T67
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線周波数

(Aバンド)
280.000~284.975MHz
200チャネル


(Bバンド)
285.000~289.975MHz
200チャネル


(Cバンド)
290.000~294.975MHz
200チャネル


(Dバンド)
295.000~299.975MHz
200チャネル

429.2500~429.7375MHz
40チャネル
増波設定

(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:10チャネル


(Bバンド)
1252.0375~1252.5000MHz
19チャネル
インターリーブ:10チャネル

(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル


(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル

送信出力(MAX) 500μV/m以下 at 3m 10mW以下 10mW以下 1mW以下
遠達距離 約60m 約100m 約100m 約80m



標準機能

機能 内容
主電源投入インターロック 制御器の電源を入れるときに、全ての動作信号がOFFでなければ始動しない。
正逆インターロック

相反する動作信号を同時に操作しても、出力がされない。

電池電圧低下警告 電池残量が減ってきた場合、電源ランプが点滅し、電池の交換時期を教えてくれます。
バッテリー低下アラーム出力 制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。
コモン分離 受信装置のリレー接点出力のコモンを分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
ダイバーシチ受信 2本のアンテナのうち、安定性の高い方のアンテナを自動選択し、デッドポイントを回避します。※微弱使用時
リフレッシュ機能付き充電器 放電開始スイッチを押すことで、放電した後に充電を行い、バッテリーの寿命をのばします。


オプション機能

オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。

機能 内容
スイッチ増設部 スイッチ増設部を追加することにより、より多くのスイッチが実装可能。
傾斜検知機能 操作者の転倒時に動作を停止する。制御器の傾斜(前、後、左、右)検出時に受信出力を停止する。
モニタリング機能 モニタユニット使用により、受信状態、操作スイッチ積算回数等のログをとれます。

消耗品

ハイパーテレコンGシリーズ<<消耗品・保守部品リスト>> です。

ハイパーテレコンはカスタマイズ商品のため、保守部品依頼時は製品に添付された仕様書、図面類を良くご確認の上、間違いの無いようにお願いします。 ご不明な点があれば<<テレコン製品の担当営業>>までご連絡ください。

ダウンロード

カタログ

取扱説明書・外観図


ページ名:ハイパーテレコン Gシリーズ(PBタイプ – プッシュボタンタイプ )
最終更新日:
